Caja de herramientas Sentinel Index Toolbox

Aquí os dejo Sentinel Index Toolbox, una caja de herramientas para el procesado de bandas, análisis de indicadores y composición de imágenes Sentinel 2 de manera rápida y sin tener que pensar mucho. Para aquellos que no están familiarizados con los Sistemas de Información Geográfica y la teledetección… se acabó tener que indagar en las bandas de análisis y explorar sin parar por las opciones del SIG.

Caja de herramientas Sentinel Index Toolbox

La caja de herramientas Sentinel Index Toolbox está montada para trabajar en el entorno de ArcGIS for Desktop o ArcGIS Pro instalándola libremente en las herramientas de ArcToolBox. Las herramientas están estructuradas en cuatro grupos en función de la necesidad de análisis:

  • Preprocesado: para realizar recortes territoriales de las bandas de operación de Sentinel 2.
  • Composición: para realizar combinaciones de bandas RGB a color natural y falso color.
  • Indicadores: con un total de 32 indicadores de análisis predefinidos y listos para ser generados con tan solo incluir las bandas solicitadas para la obtención de cada uno de ellos.
  • Análisis y postprocesado: para analizar los datos disponibles en los indicadores y bandas, realizando histogramas, extrayendo valores de píxel estratégicos, redimensionando bandas, calculando datos estadísticos o elaborando comparativas entre bandas temporales.

Los indicadores disponibles están basados en el IDB-Index Database, y abarcan indicadores de análisis urbanísticos, agricultura, vegetación, humedad o incendios entre otros. Tan solo es necesario incorporar las bandas de Sentinel 2 requeridas para la obtención de cada uno de los indicadores y obtener los resultados analíticos de las imágenes.

Puedes descargar la versión de Sentinel Index Toolbox desde aquí.

Descarga de herramienta Sentinel Index ToolBox

Se admiten mejoras y ayudas para ampliar las herramientas hasta el infinito y más allá 😛




Instalación

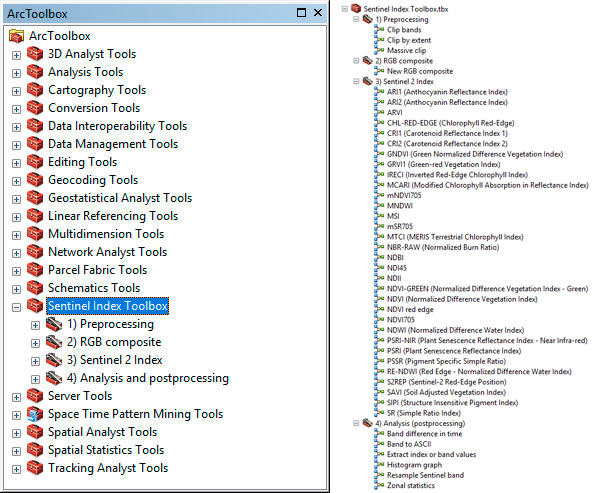

La caja de herramientas de análisis para Sentinel corre bajo entorno de ArcGIS. Para poder trabajar con ella es necesario incorporarla dentro de las herramientas de ArcToolBox, abriendo la sección de ArcToolBox y, con un sencillo clic con el botón derecho, seleccionar la opción Add Toolbox. Deberemos seleccionar la ruta en la que encontrar nuestra herramienta Sentinel Index Toolbox.tbx e incorporarla entre las cajas de herramientas.

Herramientas Sentinel Index Toolbox


Herramientas de preprocesado

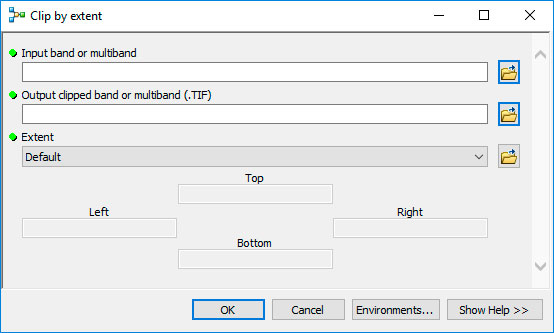

El bloque de herramientas de preprocesado permite recortar límites territoriales concretos de imágenes para cualquiera de las bandas de Sentinel, ya sea para archivos de bandas individuales como para archivos multibanda. Incorporando las bandas Sentinel y los límites vectoriales de la zona, o la selección de una extensión de trabajo, obtendremos un recorte individual o recortes masivos de bandas de nuestra zona territorial de interés.

Procesado de imágenes Sentinel


Herramientas de composición RGB

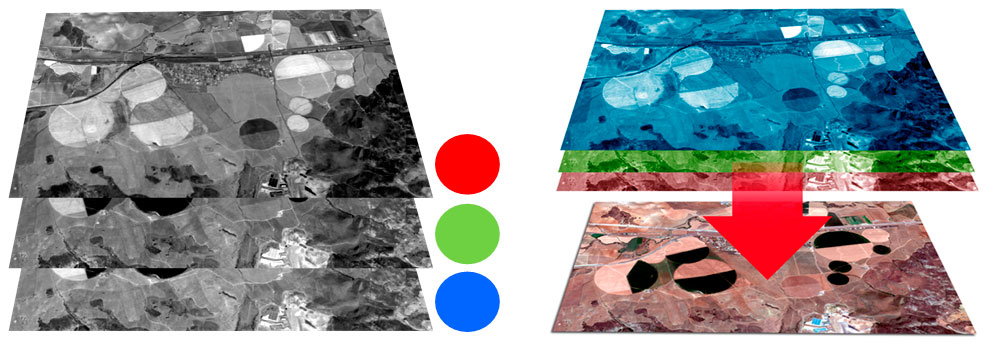

Partiendo de las bandas de Sentinel 2 podemos realizar composiciones de imágenes RGB,  tanto a color natural como a falso color. La herramienta de composición RGB permite incorporar las 3 bandas necesarias para obtener el correspondiente filtro a través de los canales rojo, verde y azul. Obtendremos como archivos resultantes las tradicionales imágenes a color natural o a falso color para discriminar elementos como la vegetación, las masas de agua, zonas geológicas o las zonas urbanas.

Herramientas de composición RGB para imágenes satélite Sentinel 2


Herramientas para indicadores

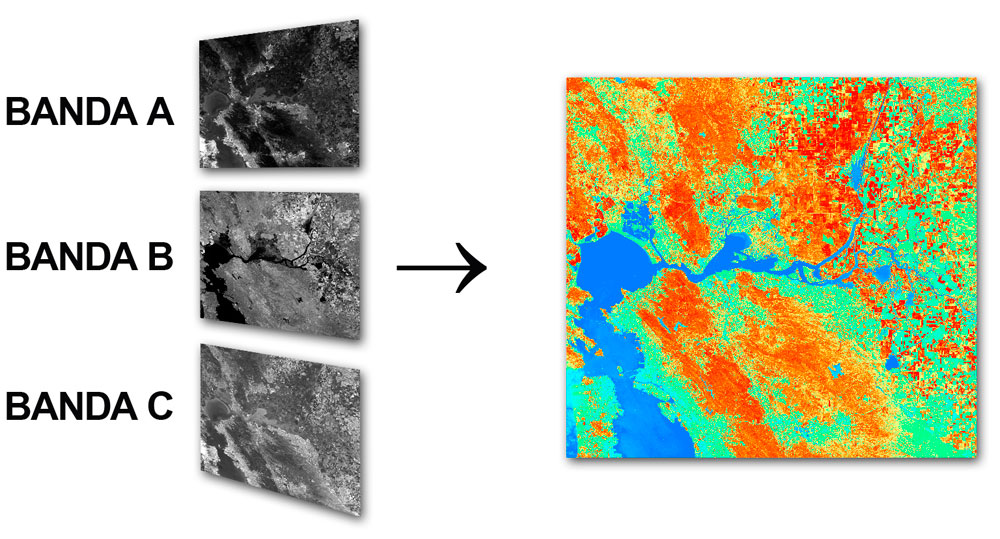

Con un total de 32 indicadores, podemos trabajar diferentes aspectos analíticos del territorio. Cada uno de los indicadores nos solicitará la entrada de las bandas de análisis necesarias para componer el indicador sin necesidad de realizar cálculos o análisis manualmente.

Combinación de bandas satelitales para elaborar indicadores

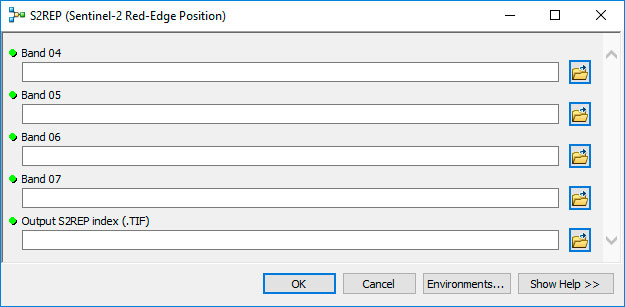

Como inputs deberemos incorporar cada una de las bandas en las que entran en juego los datos del indicador y asignar un nombre de salida. Los indicadores soportan los tradicionales formatos ráster generando un archivo de salida monobanda en formato TIF.

Sentinel Index toolbox para la generación de indicadores con teledetección


Herramientas de análisis y postprocesado

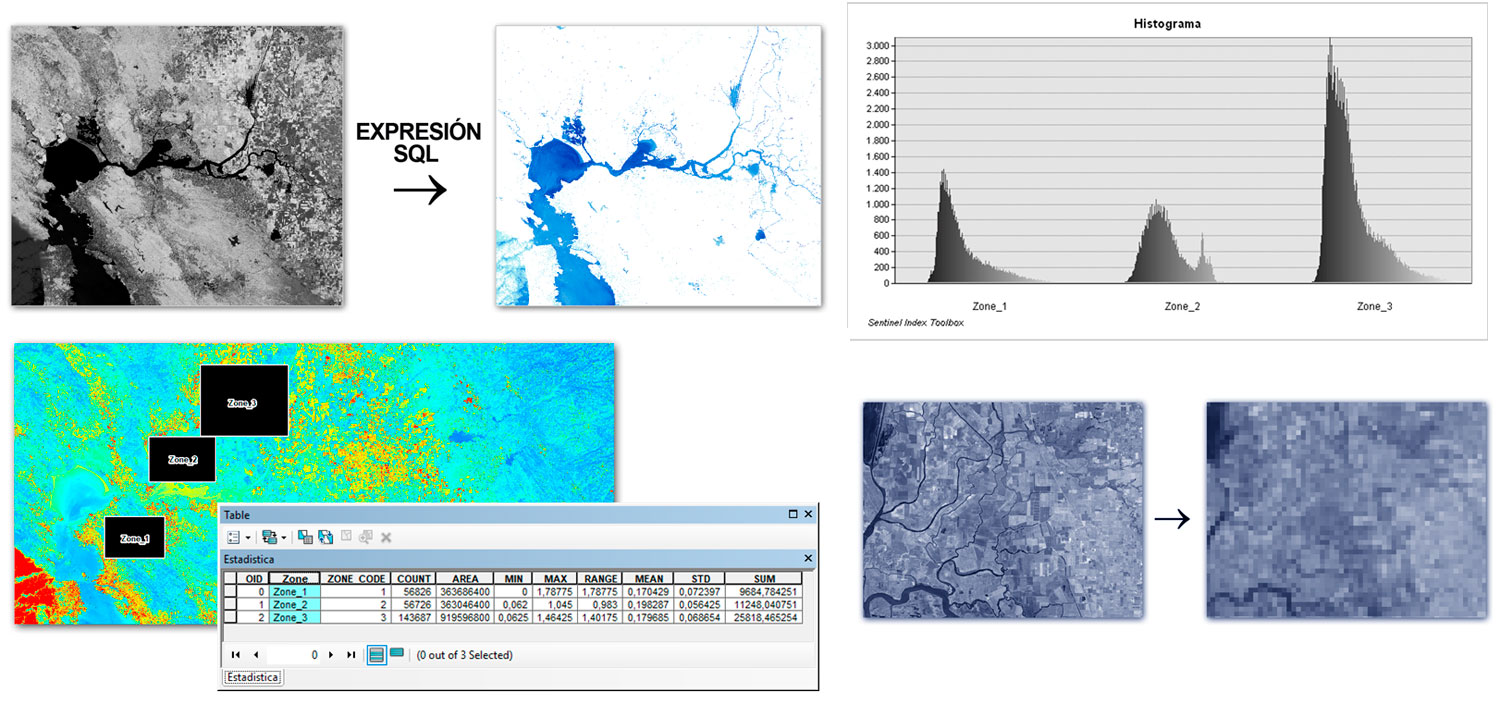

El grupo de herramientas de análisis y postprocesado está destinado al análisis de resultados obtenidos durante la generación de los indicadores o trabajos con bandas individuales pudiendo hacer representaciones gráficas de los resultados mediante histogramas, obteniendo datos estadísticos, modificación de resoluciones, comparación de datos entre bandas, conversión a formato ASCII o extracción de datos estratégicos.

Herramientas Sentinel Toolbox
