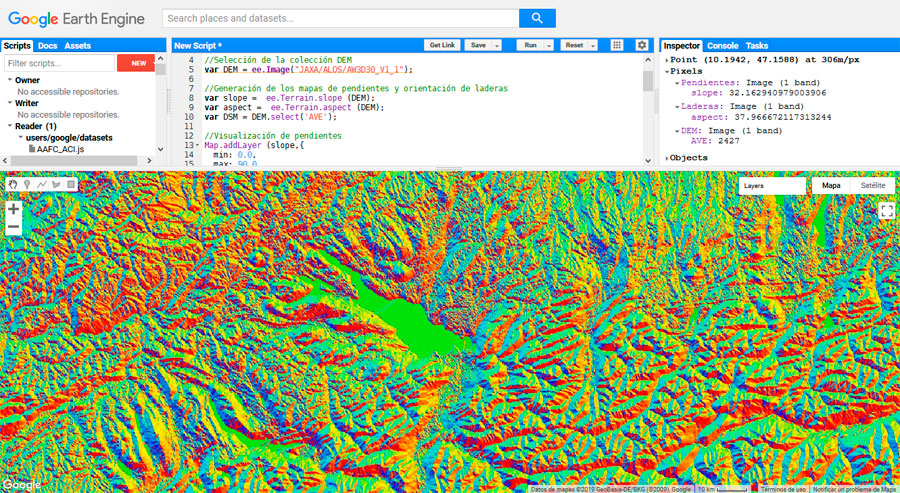

Mapas de pendientes y orientación de laderas en GEE

Generar mapas de pendientes o un mapa de orientación de laderas en Google Earth Engine es tan fácil como recurrir a uno de los infinitos Modelos Digitales de Elevación disponibles en la plataforma y trabajar las opciones slope y aspect para rescatar y descargar el MDT en tu Drive. Código rápido y limpio pudiendo procesar el MDT en cualquier parte del territorio.

Descargar mapas de pendientes y orientación de laderas en GEE

Para poder generar mapas de pendientes o mapas de orientación de laderas en el entorno de GEE tendrás que decantarte inicialmente por alguno de los DEM disponibles en la plataforma. Entre las colecciones disponibles para los DEM y sus resoluciones espaciales encontrarás los recursos de:

  • HydroSHEDS – 900 m
  • HydroSHEDS – 450 m
  • HydroSHEDS – 90 m
  • GTOPO30 – 30 m
  • SRTM – 100 m
  • GMTED2010 – 225 m
  • ALOSDSM – 30 m
  • ASTER – 100 m
  • ETOPO01 – 1850 m

Podrás a gestionar una nueva variable incorporando el nombre de la colección del DEM que prefieras para empezar a procesar los datos altitudinales y generar los mapas de orientación pendientes y orientación de laderas. La colección de ALOS World 3D a 30m de puede ser una fuente a emplear para disponer de un DEM global a 30 meters (1 arcsec).

var DEM = ee.Image (“JAXA/ALOS/AW3D30_V1_1”);

Las funciones de slope y aspect convencionales de un GIS de escritorio son análogas en el entorno de Engine. Podrás trabajar estos dos modelos digitales declarando una nueva variable.

var slope =  ee.Terrain.slope (DEM);

var aspect =  ee.Terrain.aspect (DEM);

Para visualizar tu nuevos MDT de orientación de laderas y pendientes en Google Earth Engine podrás añadirl los mapas a la vista gestionando una sencilla paleta de colores y estableciendo valores máximos y mínimos de 0 y 90 (para pendientes) y de 0 y 365 para orientación de laderas.

Map.addLayer (slope,{

  min: 0.0,

  max: 90.0,

 palette: [‘3ae237’, ‘b5e22e’, ‘d6e21f’, ‘fff705’, ‘ffd611’, ‘ffb613’, ‘ff8b13’, ‘ff6e08’, ‘ff500d’, ‘ff0000’, ‘de0101’, ‘c21301’, ‘0602ff’, ‘235cb1’, ‘307ef3’, ‘269db1’, ’30c8e2′, ’32d3ef’, ‘3be285’, ‘3ff38f’, ’86e26f’]}, ‘Pendientes’);

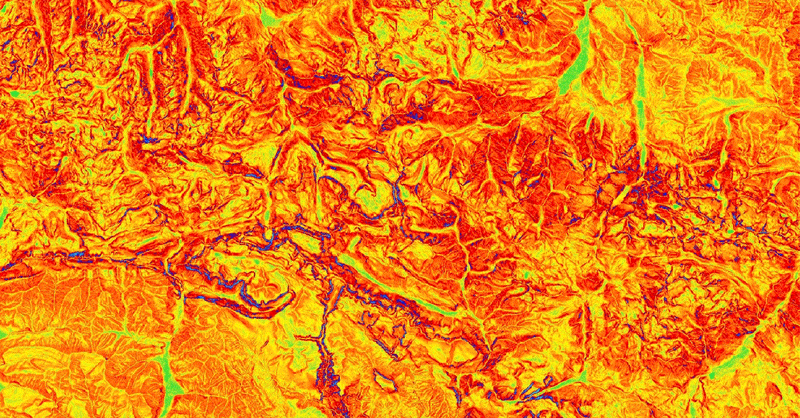

Mapas de pendientes y orientación de laderas en GEE

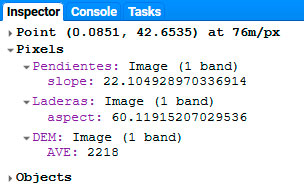

Desde la pestaña Inspector podrás acceder a los valores de pendientes y laderas procesados seleccinando los pixel de interés. Recuerda que los valores de orientación de laderas hacen referencia a lo correlación entre los 360 grados y la posición de los puntos cardinales.

Datos de pendientes y orientación de laderas en Google Earth Engine

Puedes descargar desde aquí el script para gestionar la simbología y la morfología de pendientes y orientación de laderas de manera personalizada y customizarla en el entorno de Google Earth Engine con la colección de DEM que quieras.

Si además quieres recortarlos por AOI y descargar los archivos, puedes combinar el script con este otro para la descarga masiva de MDE desde Google Earth Engine en tu Drive. Y si necesitas más scripts para trabajar tus imágenes desde esta entrada tienes un recopilatorio de scripts para trabajar paso a paso el análisis de datos ráster en GEE.
