Topography Tools: el toolbox de herramientas de análisis topográfico

Topography tools puede ser tu pack de herramientas de análisis topográfico vinculado con el territorio. Doce tradicionales índices descriptivos del territorio componen esta sencilla caja de herramientas para versiones de ArcGIS 9 y 10 que a todos nos viene como picha al culo cuando estamos analizando aspectos morfológicos de la superficie terrestre o modelizando variables ambientales para estudios de paisaje y conservación de biodiversidad.

Topography Tools: el toolbox de herramientas de análisis topográfico

El toolbox ha sido elaborado por Tom Dilts, de la Universidad de Nevada, y puede ser incorporada en ArcTooBox para los entornos de ArcGIS. Ten en cuenta que el uso de estas herramientas requiere de licencia de Spatial Analyst. Al tratarse de una herramienta de análisis territorial no es de extrañar que necesite recurrir a las herramientas de análisis espaciales. No olvides activar la extensión Spatial Analyst desde el menú superior Customize > Extensions. Al ser toolbox basados en modelos de flujo con Model Builder también podrás editar el flujo de análisis o reemplazar herramientas análogas de extensiones como 3D Analyst en caso de no contar con licencia de Spatial.

Herramientas GIS de medio ambiente y biodiversidad

Topography tools está segmentada para trabajar aspectos o índices morfológicos bajo dos entornos territoriales temáticos: zonas ribereñas y zonas de montaña. Entre los índices de análisis topográfico que dispones en Topography tools encontrarás particulares índices para análisis de radiación solar, pendiente y orientación territorial, el Índice de Posición Topográfico (TPI), el Índice de Convergencia Topográfica (TWI), o aspectos analíticos basados en flujos y drenaje. Un repertorio de herramientas de fácil manejo que no pueden faltar en tu repertorio de herramientas destinadas a modelización de entornos naturales, paisaje y ecosistemas.

El toolbox consta de las siguientes herramientas:

Upland

  • Beer’s Aspect
  • Heat Load Index (McCune and Keon 2002)
  • Landform Classifcation (Jenness)
  • PRISM Data Helper
  • Slope Position Classification
  • Solar Illumination Index
  • Topographic Convergence/Wetness Index (TWI)

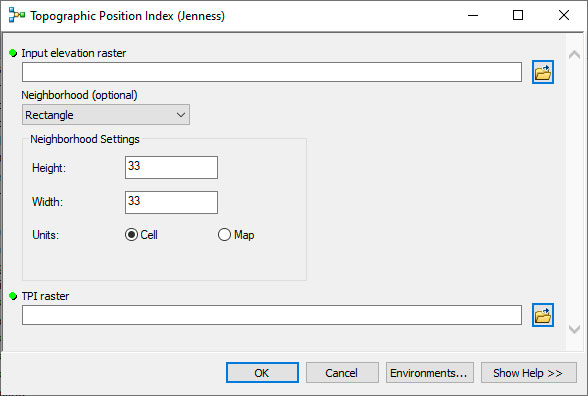

  • Topographic Position Index (TPI)

Riparian

  • Derive Stream Raster
  • Height Above Nearest Drainage
  • Height Above River

Miscellaneous

  • Moving Window Correlation

Puedes descargar la herramienta para versiones de ArcGIS 9 y ArcGIS 10 e incorporarla directamente pinchando con el botón derecho desde ArcToolBox y seleccionando la opción Add toolbox.

>> Descargar Topography Tools <<

Toolbox Topography Tools para análisis topográficosAnálisis topográficos en GIS

Tan solo hay una pequeña crítica con la que contar a la hora de trabajar con Topography Tools. Durante el desarrollo del modelo de flujo de algunas herramientas, Tom Dilts, mantuvo las rutas absolutas a los archivos de testeo sin excluirlas en el modelo final. Cada vez que utilices una herramienta deberás reemplazar las rutas y nombres de archivos originales o modificar de manera directa la entrada de datos sobre Model Builder.
